De Geheimen van Autoveren: Kleurcodes en Meer

Autoveren zijn veel meer dan alleen stukken metaal die onder uw voertuig zijn gemonteerd; ze zijn een essentieel onderdeel van het veersysteem, cruciaal voor zowel de veiligheid als het rijcomfort. Ze absorberen schokken van de weg, dragen het gewicht van het voertuig en zorgen ervoor dat de banden contact houden met het wegdek, zelfs op oneffen terrein. Maar wist u dat deze veren vaak zijn voorzien van kleurcodes, en dat deze codes een schat aan informatie bevatten die van vitaal belang is voor monteurs en voertuigeigenaren? Het begrijpen van deze codes en de factoren die de keuze van een veer beïnvloeden, is fundamenteel voor correct onderhoud en optimale prestaties van uw auto. Dit artikel duikt dieper in de wereld van autoveren, ontrafelt het mysterie van hun kleurcodes en beantwoordt de meest prangende vragen over hun functie, onderhoud en vervanging.

De Essentie van Autoveren: Meer Dan Alleen Metaal

In de kern is een autoveer, meestal een spiraalveer, een mechanisch element dat is ontworpen om energie op te slaan en vrij te geven. In de context van een voertuig is de primaire functie van de veren om de massa van de auto te dragen en de energie van schokken en trillingen van het wegdek op te vangen. Samen met de schokdempers vormen ze het veersysteem dat ervoor zorgt dat de wielen constant contact houden met de weg, wat essentieel is voor grip, stabiliteit en controle. Zonder goed functionerende veren zou elke hobbel of kuil een schokgolf door het voertuig sturen, wat niet alleen oncomfortabel is, maar ook gevaarlijk voor de controle over het stuur. Hoewel er verschillende soorten veren bestaan, zoals trekveren en torsieveren, zijn de veren die in de ophanging van auto's worden gebruikt, vrijwel altijd drukveren. Deze veren worden ingedrukt onder belasting en leveren een tegengestelde kracht om de gewenste rijhoogte te handhaven en schokken te absorberen.

Het Mysterie Ontrafeld: Kleurcodes op Autoveren

De meeste originele spiraalveren (OE - Original Equipment) zijn voorzien van een kleurcode. Deze code is niet zomaar een willekeurige markering; in veel gevallen is het een directe koppeling aan een origineel onderdeelnummer van de voertuigfabrikant. Dit betekent dat de kleurcode kan worden gebruikt om nauwkeurig het juiste reserveonderdeel te selecteren. Echter, het kan ook voorkomen dat de kleurcode enkel een verwijzing is naar een specifieke verenfabrikant en niet naar het originele onderdeelnummer van de voertuigfabrikant. In dat specifieke geval is het niet mogelijk om het originele onderdeelnummer te selecteren aan de hand van de kleurcode op de veer.

Steeds vaker worden veren in de onderdelencatalogi van voertuigfabrikanten uitsluitend vermeld met de kleurcode en niet meer met het originele onderdeelnummer. Dit is een logische ontwikkeling, aangezien de monteur van de erkende dealer die een voertuig repareert, toegang heeft tot beide kleurinformatie: enerzijds op de defecte veer en anderzijds in de originele onderdelencatalogus. Dit is de snelste en meest accurate manier om een veer te selecteren. Stel, de voorasveer met een rode kleurmarkering van een voertuig moet worden vervangen. De monteur bestelt dan eenvoudig twee nieuwe voorasveren met de kleurmarkering "rood". De monteur heeft dan geen verdere informatie nodig, zoals het motortype, uitrustingsniveau, of de specifieke ophangingslijn. De voertuigfabrikant biedt hiermee een eenvoudig en veilig systeem voor het selecteren en bestellen van de juiste vervangende veer. Een bijkomend voordeel is dat de kleurmarkering zelfs na jaren van intensief gebruik nog duidelijk zichtbaar is op de gebruikte veer, wat de identificatie aanzienlijk vergemakkelijkt.

Waarom Verschillen Autoveren? Factoren Die De Keuze Bepalen

De keuze van de juiste veer voor een specifiek voertuig is complex en hangt af van diverse factoren die de gewichtsverdeling en rijkarakteristieken beïnvloeden. Fabrikanten houden rekening met al deze nuances bij het ontwerpen van de ophanging, wat resulteert in een breed scala aan veerspecificaties. Het is cruciaal om deze verschillen te begrijpen om de juiste vervangende veer te selecteren en de prestaties en veiligheid van het voertuig te waarborgen.

Invloed van Extra Uitrusting: Airconditioning en Automatische Transmissie

Een veelvoorkomende vraag is waarom auto's met airconditioning of een automatische transmissie doorgaans andere veren vereisen dan voertuigen zonder deze uitrusting. Het antwoord is vrij eenvoudig: de airconditioninginstallatie en de automatische transmissie verhogen het onbeladen gewicht van het voertuig. Om ervoor te zorgen dat de rijhoogte van het voertuig na vervanging van de veren identiek is aan die bij aflevering, moeten deze voertuigen, vanwege hun hogere gewicht, worden uitgerust met sterkere veren. Elke zorgvuldig opgestelde catalogus van spiraalveren moet rekening houden met deze criteria om de juiste veer voor de specifieke configuratie van het voertuig te garanderen.

Verschillende Veren op Eén As: Links en Rechts

Het komt met name bij auto's van merken zoals Opel of Toyota vaak voor dat de te bestellen artikelnummers voor één as van een voertuig verschillend zijn. Dit is geen fout, maar een bewuste keuze van de voertuigfabrikant. De fabrikant heeft de gewichtsverdeling op die specifieke as anders ontworpen, waardoor de veren aan de linker- en rechterkant verschillende gewichten moeten opvangen en balanceren. Om deze reden zijn de veren verschillend ontworpen. Om de rijkarakteristieken van het voertuig niet aan te tasten, moeten deze subtiele verschillen in acht worden genomen bij het vervangen van de veren. Het negeren hiervan kan leiden tot een onbalans en een verminderde wegligging.

Veelgestelde Vragen Over Autoveren

Hieronder beantwoorden we enkele van de meestgestelde vragen over autoveren, hun werking, onderhoud en vervanging. Deze antwoorden zijn bedoeld om u een beter inzicht te geven in deze cruciale componenten van uw voertuig.

Is er een risico op schade aan de ophanging bij snel rijden over hobbelige wegen?

Ja, absoluut. Tenzij de auto of het chassis speciaal is ontworpen voor off-road gebruik en extreme omstandigheden, kan snel rijden over zeer hobbelige wegen aanzienlijke schade aan de ophanging veroorzaken. Onder extreme omstandigheden kunnen veren relatief snel breken. Een dergelijke belasting betekent ook een verhoogde slijtage voor schokdempers en andere ophangingscomponenten. Het is altijd raadzaam om uw snelheid aan te passen aan de toestand van het wegdek om onnodige slijtage en schade te voorkomen.

Waarom moeten ophangingsveren altijd per paar worden vervangen?

Ook al is slechts één veer van de wielophanging gebroken, de veren aan beide zijden zijn blootgesteld geweest aan de permanente stress van het voertuiggewicht en externe invloeden, zoals strooizout, steenslag en extreme kou. De niet-gebroken veer is vaak al enkele centimeters ingedrukt door de permanente belasting. De verschillende veerkrachten van nieuwe en versleten veren zouden, indien afzonderlijk vervangen, leiden tot een scheefstand van het voertuig. In het beste geval kan dit leiden tot een klacht of ongemak. Als de scheefstand van het voertuig niet wordt opgemerkt, kan dit leiden tot instabiel rijgedrag en een verhoogd risico op over- of onderstuur tijdens het remmen. Voor optimale veiligheid en rijgedrag is het essentieel om veren altijd per paar te vervangen.

Mag de vervangende veer afwijken van de oude, gedemonteerde veer in geometrie of draaddiameter?

Nee, absoluut niet. De fysieke eigenschappen van een veer veranderen met elke afwijking in geometrie of draaddiameter. Alle kwaliteitsveren, zoals SUPLEX veren (verwijzend naar de bron, maar algemeen toepasbaar), worden exact volgens de originele specificaties vervaardigd en voldoen daarom aan de huidige OE-norm. Er worden geen wijzigingen aangebracht om economische redenen die de productie van de veren goedkoper zouden maken. Elke verandering in ontwerp of draaddiameter is een duidelijke ingreep in het ontwerp van de ophanging en kan de rijkarakteristieken van het voertuig extreem beïnvloeden. Elke vervangende veer die niet overeenkomt met het originele ontwerp, vormt daarom een potentieel gevaar voor de veiligheid en prestaties.

Is één type ophanging te verkiezen boven alle andere?

Niet voor dagelijks gebruik. Dit komt omdat elk type ophanging een compromis is tussen comfort en veilige wegligging. Bovendien is een deel van de ophanging een kwestie van smaak. Terwijl voertuigen van Franse en Amerikaanse oorsprong meestal een zachtere ophanging hebben, zijn Duitse voertuigen relatief stug ontworpen. Een hardere ophanging zorgt voor een betere grip, terwijl een zachte ophanging comfortabeler is. Harde veren absorberen ook zijdelingse krachten (bochtneiging) beter, maar hebben een slechter wegcontact op hobbelige wegen. De 'beste' ophanging hangt af van de rijstijl, het type voertuig en de beoogde toepassing.

Kan ik mijn ophanging beschadigen door overbelasting?

Ja, elk voertuig heeft een maximaal toelaatbaar totaalgewicht. Hoe hoog dit is, vindt u in uw handleiding en in de voertuigregistratiedocumenten. Afgezien van het feit dat de rijkarakteristieken van een overladen voertuig negatief worden beïnvloed, kan overmatige belasting van de veren leiden tot breuk. Het is essentieel om altijd binnen de gespecificeerde gewichtslimieten te blijven om schade aan de ophanging en andere componenten te voorkomen.

Waarom worden bladveren niet langer gebruikt in de ophanging van de vooras?

Voornamelijk omdat bladveren niet de nodige stabiliteit bieden en te groot zijn voor de compacte voorasontwerpen van moderne voertuigen. Spiraalveren zijn bovendien goedkoper te produceren en vereisen minder regelmatig onderhoud in vergelijking met bladveren. De technologische vooruitgang heeft spiraalveren efficiënter en praktischer gemaakt voor de meeste voertuigtoepassingen, vooral aan de voorzijde waar precisie en compactheid van belang zijn.

De nieuw geleverde versterkte spiraalveer is korter dan de oude originele veer. Zal deze kortere veer de voertuighoogte veranderen?

Nee. Hoewel het contra-intuïtief lijkt, zal een kortere, versterkte veer de voertuighoogte niet veranderen als deze correct is ontworpen. De belangrijkste eigenschap van een versterkte veer is de dikkere staaldraad, die de veerconstante aanzienlijk verhoogt. Het verdubbelen van de draaddiameter resulteert bijvoorbeeld in een 16 keer hogere veerconstante. Als de nieuwe veer dezelfde lengte zou hebben als de verwijderde, zou de hogere veerconstante de voertuighoogte naar boven veranderen, wat niet wenselijk is. Daarom wordt de nieuwe versterkte veer met de overeenkomstige factor ingekort, zodat de voertuighoogte correct blijft. De kortere lengte compenseert de verhoogde stijfheid.

Hoe herken ik een goede kwaliteit aftermarket veer?

De eenvoudigste manier voor de monteur om de kwaliteit van de aftermarket veer te controleren, is een directe vergelijking met de OE-veer op het voertuig. Een OEM-veer is meestal gemakkelijk te identificeren, vaak door een kleur- of lettercode. Zelfs als de aftermarket veer deze code niet heeft, moeten de vorm en de geometrie van de veer identiek zijn. Niet alle spiraalveermanufacturanten hebben de mogelijkheid om deze OE-technologie te bieden. Een aftermarket spiraalveer met een constante draaddiameter heeft bijvoorbeeld een ander dynamisch rijgedrag dan een conische draadveer. Let dus goed op de exacte overeenkomst met het origineel.

De Anatomie van een Veer: Drukveren in Detail

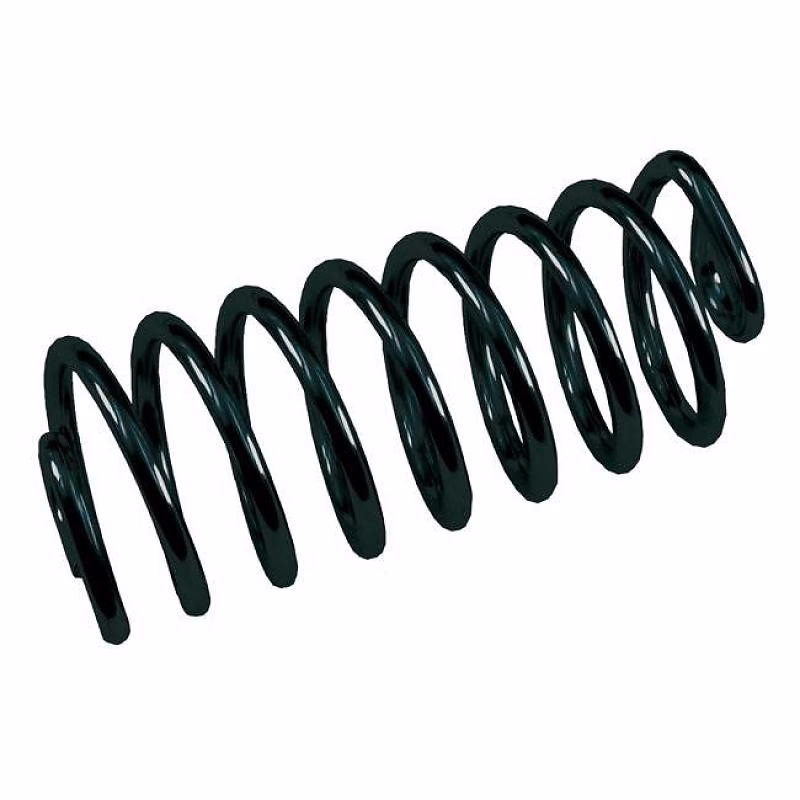

Zoals eerder genoemd, zijn autoveren specifieke typen drukveren. Een drukveer is een mechanische accumulator van energie; een elastisch constructie-element dat bedoeld is om tegenkracht te leveren die toeneemt met de belasting. Drukveren worden ook wel eens schroefveren of spiraalveren genoemd, wat de terminologische overlap met autoveren verklaart. Het programma van standaard drukveren biedt zowel de ontwerper, technicus, constructeur als onderhoudsafdeling een economische en tijdbesparende methode om eenvoudig drukveren te kopen, waarbij tekeningen en berekeningen vaak overbodig zijn door de gestandaardiseerde aanbiedingen.

Materiaal en Uitvoeringen

Drukveren zijn doorgaans verkrijgbaar in twee hoofduitvoeringen: Drukveer A (Europese metrische maatvoering) en Drukveer B (Amerikaanse imperiale maatvoering). Het materiaal waaruit deze veren worden vervaardigd, is cruciaal voor hun prestaties en duurzaamheid. Veelvoorkomende materialen zijn verenstaal volgens DIN 17223, Klasse C. No.1, 1200. BS5216 ND3 of HD3-AMS 5112, en roestvast verenstaaldraad volgens DIN 17224, werkstof 1.4310, BS 2056 EN58A. Klasse 302 AMS 5688. Ook RVS 316 volgens ASTM A313 (1.4401) wordt gebruikt, hoewel de voorraden hiervan lager kunnen zijn, wat kan leiden tot langere levertijden. Blank verenstaal is geschikt voor toepassingen tot 80 graden Celsius, terwijl RVS verenstaal temperaturen tot 300 graden Celsius aankan, wat van belang is voor de operationele omgeving van de veer.

Veerkracht en Productieaanpassingen

De veerkrachten van drukveren zijn doorgaans gebaseerd op een levensduur van 50.000 cycli bij 0.5 belasting. Voor normaal gebruik zouden drukveren niet verder moeten worden ingedrukt dan de L1-lengte (aanbevolen maximale indrukking). Om de kracht bij een willekeurige gespannen lengte vast te stellen, vermenigvuldigt men de veerconstante (p/f, kracht per millimeter indrukking) met het aantal millimeters indrukking. Doordat de gewenste krachten leidend zijn in het productieproces, kunnen het aantal windingen of de onbelaste lengte van de veer worden aangepast tijdens de productie. Hierdoor zijn de onbelaste lengte en de blokhoogte (maximale indrukking) vaak slechts referentiewaarden en geen absolute maten die exact overeen hoeven te komen met een eerder exemplaar. Het draadoppervlak is meestal licht geolied, maar kan op verzoek ook worden gegalvaniseerd of gekogeld voor extra bescherming of specifieke eigenschappen.

Algemene Types Spiraalveren en Hun Werking

Spiraalveren, in hun breedste zin, zijn veelzijdige en essentiële elementen in een verscheidenheid aan mechanische toepassingen, ver voorbij de auto-industrie. Ze worden vaak gebruikt voor het opslaan en vrijgeven van mechanische energie, het bieden van demping en het handhaven van spanning in verschillende apparaten en systemen. Ze hebben doorgaans de vorm van een spiraal of helix en kunnen, afhankelijk van de toepassing, gemaakt worden van diverse materialen zoals staal of roestvrij staal.

Drie Hoofdtypen Spiraalveren

• Trekveren: Trekveren slaan krachten op en brengen deze over door vormveranderingen. De veerconstante kan via de veergeometrie en materiaalkeuze worden gewijzigd. Door de uiteinden uit elkaar te trekken wordt de trekveer belast. De kracht wordt via ogen of verbindingselementen aan de veeruiteinden geïntroduceerd. De opgeslagen energie komt weer gedeeltelijk vrij als de veer samentrekt. Denk aan garagedeuren of trampolines.
• Torsieveren: Torsieveren worden meestal gebruikt waar koppel moet worden gegenereerd of rotatie-energie moet worden verzameld. Ze werken door een roterende beweging tegen te gaan of te ondersteunen. Zo worden torsieveren gebruikt voor scharnieren, contragewichten en hefboomretouren. De verschillende toepassingsgebieden in de industriële en installatiebouw, maar ook in de automobielindustrie (bijv. in koppelingen of remmen), vereisen verschillende veerontwerpen.
• Drukveren: Zoals eerder uitgebreid besproken, worden drukveren ingedrukt en werken deze drukkracht tegen. Ze zijn het meest voorkomende type in de automobielindustrie, maar zijn ook vaak te vinden in alledaagse producten zoals balpennen, schokdempers en schakelaars.

Brede Toepassingen van Spiraalveren

Door hun veelzijdigheid zijn spiraalveren geschikt voor een breed scala aan toepassingen in verschillende industrieën. Enkele van de belangrijkste toepassingsgebieden zijn:

• Auto-industrie: Schroefveren worden gebruikt in schokdempers, koppelingen, remmen en kleppen.
• Elektronica: Ze vinden hun toepassing in schakelaars, connectoren en diverse precisie-instrumenten.
• Bouwsector: Spiraalveren worden gebruikt in deuren, poorten en andere bouwtoepassingen.
• Medische hulpmiddelen: Ze worden gebruikt in medische hulpmiddelen zoals infuuspompen, chirurgische instrumenten en ventilatoren.
• Lucht- en ruimtevaartindustrie: Schroefveren worden gebruikt in vliegtuigonderdelen zoals deuren, kleppen en landingsgestellen.
• Industriële machines: In industriële machines en systemen worden ze gebruikt voor trillingsdemping, koppelregeling en spanningsbehoud.

De rol van spiraalveren in de betrouwbaarheid en prestaties van mechanische systemen kan niet genoeg worden benadrukt. Ze bieden stabiliteit, schokabsorptie en handhaven de spanning, wat cruciaal is voor soepele bewegingen en een veilige werking.

De Juiste Veer Kiezen: Expertise is Cruciaal

Het kiezen van de juiste spiraalveer, zeker voor veeleisende toepassingen zoals in de automobielindustrie, kan complex zijn. Gezien de subtiele verschillen in specificaties, materialen en ontwerpen is het van groot belang om de juiste keuze te maken om de veiligheid en prestaties van een systeem te garanderen. Vaak is het raadzaam om de expertise van gespecialiseerde bedrijven of adviseurs te raadplegen. Deze specialisten kunnen niet alleen de juiste veer aanbevelen op basis van de specifieke vereisten van uw voertuig of toepassing, maar kunnen vaak ook maatwerkoplossingen bieden die specifiek zijn afgestemd op uw wensen. Een verkeerde veer kan leiden tot ongewenste rijkarakteristieken, snellere slijtage van andere componenten of zelfs gevaarlijke situaties op de weg. Investeer daarom altijd in de juiste kennis en kwaliteit.

Kortom, autoveren zijn onmisbare componenten die een directe invloed hebben op het rijcomfort en de veiligheid van uw voertuig. Het begrijpen van hun kleurcodes, de factoren die hun specificaties bepalen en de juiste vervangingsprocedures is essentieel voor elke voertuigeigenaar of monteur. Door te kiezen voor kwaliteitsveren en deze correct te installeren, garandeert u niet alleen een soepele rit, maar ook een veilige en betrouwbare werking van uw auto voor vele kilometers.
