Piëzo-elektriciteit: Van Fundament tot Toepassing

De wereld om ons heen zit vol met verborgen technologieën die ons dagelijks leven beïnvloeden op manieren die we nauwelijks opmerken. Een van de meest intrigerende hiervan is het fenomeen van piëzo-elektriciteit. Dit unieke vermogen van bepaalde materialen om mechanische stress om te zetten in elektrische lading en vice versa heeft de deuren geopend naar een breed scala aan innovatieve toepassingen, van alledaagse aanstekers tot geavanceerde medische apparatuur. Maar wat houdt dit precies in, en welke uitdagingen komen kijken bij het gebruik van deze bijzondere materialen?

Het begrip piëzo-elektriciteit werd in 1880 voor het eerst ontdekt door de broers Jacques en Pierre Curie. Zij observeerden dat wanneer mechanische druk werd uitgeoefend op bepaalde kristallen, zoals kwarts, er een elektrische lading werd gegenereerd aan het oppervlak. Dit directe piëzo-elektrische effect vormt de basis van talloze sensoren en energieoogstsystemen. Omgekeerd ontdekten zij later ook het inverse piëzo-elektrische effect: wanneer een elektrisch veld wordt aangelegd over deze materialen, vervormen ze. Deze wederkerigheid tussen mechanische en elektrische energie is fundamenteel voor het functioneren van piëzo-elektrische apparaten.

Het Omgekeerde Piëzo-elektrische Effect Uitgelegd

Waar het directe piëzo-elektrische effect draait om het omzetten van mechanische energie (druk, trilling) in elektrische energie, doet het omgekeerde effect precies het tegenovergestelde: het zet elektrische energie om in mechanische beweging of trilling. Dit principe is van cruciaal belang voor toepassingen die precieze beweging of geluidsgolven vereisen. Denk hierbij aan actuatoren, die minuscule en zeer nauwkeurige bewegingen kunnen uitvoeren, of transducers die geluidsgolven produceren.

Een prominent voorbeeld van het omgekeerde piëzo-elektrische effect is de productie van ultrageluid. Ultrageluid is een vorm van mechanische energie die zich voortplant als geluidsgolven met frequenties boven het bereik van het menselijk gehoor. Om ultrageluid te genereren met behulp van piëzo-elektrische materialen, wordt een wisselstroom aangelegd over het materiaal. Als reactie hierop zal het materiaal snel samentrekken en uitzetten, waarbij het mechanische trillingen genereert die zich als ultrageluidsgolven door een medium verspreiden. Dit principe wordt veelvuldig gebruikt in medische echografie, industriële reiniging en niet-destructief onderzoek van materialen. De efficiëntie waarmee deze omzetting plaatsvindt, is een belangrijke factor voor de prestaties van dergelijke apparaten.

Historische Ontwikkeling en Kosten van Piëzo-elektrische Materialen

Na de initiële ontdekking van de gebroeders Curie bleef de praktische toepassing van piëzo-elektriciteit lange tijd beperkt. Hoewel het effect in veel kristallen werd waargenomen, was het vaak te zwak voor grootschalige commerciële toepassingen. De doorbraak kwam pas in de jaren 40 met de ontdekking van bariumtitanaat (BaTiO₃), een ferro-elektrisch keramisch materiaal. Dit was een revolutionaire ontwikkeling, omdat het aantoonde dat aanzienlijk grotere piëzo-elektrische effecten konden worden bereikt in keramische materialen, zelfs met hun willekeurige oriëntatie van kristallieten in een polykristallijne staat. Het unieke van ferro-elektrische materialen is hun vermogen om een 'poling'-proces te ondergaan, waarbij een sterk elektrisch veld wordt aangelegd om de dipolen binnen het materiaal uit te lijnen, waardoor een netto polaire as ontstaat. Dit maakt het mogelijk om piëzo-elektriciteit te induceren in keramiek, dat veel goedkoper en gemakkelijker te fabriceren is dan de voorheen noodzakelijke enkelkristallen.

De zoektocht naar nog betere piëzokeramiek leidde in de jaren 50 tot de ontdekking van loodzirkonaattitanaat (PZT). PZT-materialen, die tot op de dag van vandaag de meest gebruikte piëzokeramiek zijn, boden uitzonderlijk goede piëzo-elektrische prestaties. Een sleutelconcept dat met PZT naar voren kwam, was de zogenaamde 'morfotrope fasegrens' (MPB). Onderzoek toonde aan dat de elektromechanische eigenschappen van PZT-samenstellingen piekten wanneer ze zich nabij een fasegrens tussen rhomboëdrische en tetragonale symmetrie bevonden. Dit MPB-concept heeft een nieuw paradigma gevestigd voor het ontdekken van nieuwe piëzokeramiek, waarbij het samenleven van fasen met verschillende symmetrieën een sleutelrol speelt bij het verbeteren van de eigenschappen.

De vraag of piëzo-elektrische materialen duur zijn, is complex en afhankelijk van het specifieke materiaal en de toepassing. Algemeen verkrijgbare keramische materialen zoals PZT zijn relatief kosteneffectief en worden op grote schaal geproduceerd. Echter, de ontwikkeling van relaxor-PT enkelkristallen, zoals Pb(Zn₁/₃Nb₂/₃)O₃-PbTiO₃ (PZN-PT) en Pb(Mg₁/₃Nb₂/₃)O₃-PbTiO₃ (PMN-PT) in 1997, toonde aan dat nog veel hogere piëzo-elektrische coëfficiënten en rekken mogelijk zijn. Hoewel deze enkelkristallen superieure prestaties bieden, zijn ze doorgaans duurder en complexer te fabriceren dan polykristallijne keramiek. Desondanks hebben hun uitzonderlijke eigenschappen de weg geëffend voor gespecialiseerde, high-end toepassingen waar maximale prestaties vereist zijn.

Nadelen van Piëzo-elektrische Materialen

Ondanks hun vele voordelen en brede toepassingsmogelijkheden, zijn piëzo-elektrische materialen niet zonder nadelen. Deze beperkingen moeten zorgvuldig worden overwogen bij het ontwerpen en implementeren van piëzo-elektrische systemen, vooral in gevoelige gebieden zoals de biomedische sector:

1. Kwetsbaarheid: Veel piëzo-elektrische materialen, met name de enkelkristallen en sommige keramieken, zijn inherent bros. Ze kunnen gemakkelijk barsten of breken onder mechanische schokken of spanningen, wat hun duurzaamheid en levensduur in veeleisende omgevingen kan beperken. Dit vereist vaak zorgvuldige inkapseling en bescherming in hun toepassingen.
2. Lage Efficiëntie: Hoewel er aanzienlijke vooruitgang is geboekt, kunnen sommige piëzo-elektrische materialen nog steeds een relatief lage energieomzettingsefficiëntie hebben, vooral bij kleinere schalen of onder niet-optimale omstandigheden. Dit betekent dat een deel van de aangevoerde energie verloren gaat als warmte in plaats van te worden omgezet in de gewenste mechanische of elektrische output. Voor energieoogsttoepassingen is dit een kritieke factor.
3. Toxiciteit: Een significant nadeel, met name van de meest gebruikte en hoogwaardige piëzokeramiek zoals PZT, is de aanwezigheid van lood. Lood is een zwaar metaal dat giftig is en schadelijk kan zijn voor mens en milieu. Dit heeft geleid tot een intensieve zoektocht naar loodvrije alternatieven, vooral onder invloed van milieuwetgeving zoals RoHS in Europa. Hoewel er veelbelovende loodvrije materialen in ontwikkeling zijn (bijv. gebaseerd op bariumtitanaat of kalium-natrium-niobaat), is hun prestatie nog niet altijd gelijk aan die van PZT.
4. Milieu-impact: Naast de toxiciteit van lood, kan de productie van piëzo-elektrische materialen, met name die welke hoge temperaturen en complexe chemische processen vereisen, een aanzienlijke ecologische voetafdruk hebben. Het is belangrijk om duurzamere productiemethoden en milieuvriendelijkere materialen te ontwikkelen om de algehele impact te verminderen.
5. Temperatuurafhankelijkheid: De piëzo-elektrische eigenschappen van materialen zijn vaak sterk afhankelijk van de temperatuur. Boven een bepaalde temperatuur, de Curie-temperatuur genaamd, verliezen ferro-elektrische materialen hun piëzo-elektrische eigenschappen volledig. Dit beperkt hun gebruik in toepassingen die hoge bedrijfstemperaturen vereisen.

Het Unieke Geval van Puntgroep 432

De kristalstructuur van een materiaal is bepalend voor zijn piëzo-elektrische eigenschappen. Piëzo-elektriciteit kan alleen optreden in materialen die behoren tot een van de 20 van de 32 kristallografische puntgroepen die geen inversiesymmetriecentrum bezitten. Een inversiesymmetriecentrum betekent dat voor elk punt in de kristalstructuur er een identiek punt bestaat op gelijke afstand aan de tegenovergestelde zijde van een centraal punt. Als een materiaal dit centrum heeft, kan het geen netto dipoolmoment ontwikkelen onder druk, wat essentieel is voor piëzo-elektriciteit.

Echter, er is één uitzondering op deze regel: de kristallografische puntgroep 432. Dit is de enige puntgroep die geen inversiesymmetriecentrum heeft, maar toch geen piëzo-elektriciteit vertoont. Materialen met een gyroidale structuur behoren tot deze puntgroep en staan bekend om hun kenmerkende, sterke isotrope netwerk. Dit gebrek aan piëzo-elektriciteit, ondanks het ontbreken van een inversiecentrum, is een fascinerend onderwerp van onderzoek.

Een recent onderzoek naar een gyroidaal kobaltoxalaat metaal-organisch raamwerk (MOF) met wanordelijke oriëntaties van SO₄-tetraëders heeft licht geworpen op dit fenomeen. Experimenten met synchrotron röntgendiffractie op een enkel kristal onthulden een kubische-naar-kubische structurele faseovergang bij een temperatuur van 120 K. Deze overgang betrof een verandering in de puntgroep van de niet-piëzo-elektrische 432 naar de piëzo-elektrische 23. De symmetrieverandering kwam voort uit de ordening van vervormde SO₄-moleculen, wat leidde tot een driedimensionale spiraalvormige rangschikking van elektrische dipoolmomenten. Bovendien toonden pyro-elektrische stroommetingen aan dat elektrische polarisatie ontstond onder de overgangstemperatuur, afhankelijk van de mate van pelletiseer druk, wat de aanwezigheid van piëzo-elektriciteit aantoonde. Dit gyroidale MOF biedt een unieke mogelijkheid om dielektrische eigenschappen te onderzoeken die worden geïnduceerd door de spiraalvormige ordening van moleculen en structurele flexibiliteit, en verklaart waarom 432 in zijn ongeordende staat niet piëzo-elektrisch is.

Toepassingen van Piëzo-elektrische Materialen

De veelzijdigheid van piëzo-elektrische materialen heeft geleid tot een explosie van toepassingen in diverse industrieën. Hun vermogen om mechanische energie om te zetten in elektrische signalen en vice versa maakt ze onmisbaar in moderne technologie:

• Sensoren: Als sensor zijn piëzo-elektrische materialen uitermate geschikt voor het detecteren van druk, kracht, versnelling, trillingen en temperatuur. Denk aan druksensoren in airbags, microfoons die geluidsgolven omzetten in elektrische signalen, of accelerometers in smartphones die beweging detecteren.
• Actuatoren: Piëzo-elektrische actuatoren zetten elektrische energie om in precieze mechanische beweging. Ze worden gebruikt in inkjetprinters voor het nauwkeurig positioneren van printkoppen, in autofocusmechanismen van camera's, in haptische feedbackapparaten en in medische pompen voor nauwkeurige vloeistofdosering.

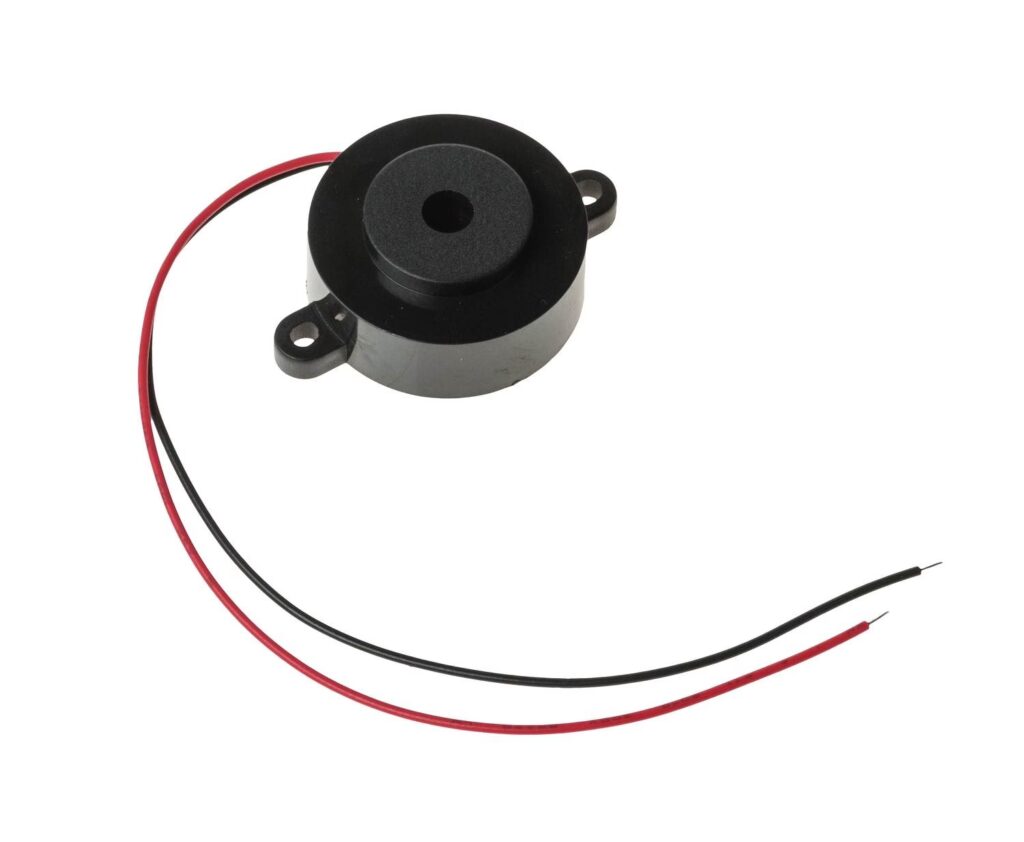

• Transducers: Deze apparaten, die zowel als sensor als actuator kunnen fungeren, zijn de kern van ultrageluidsapparatuur (zoals echografie voor medische diagnostiek en industriële inspectie), sonar (voor onderwaterdetectie) en in sommige gevallen ook in luidsprekers en buzzers.
• Energieoogst: Piëzo-elektrische materialen kunnen kleine hoeveelheden mechanische energie uit de omgeving (bijv. trillingen, beweging) omzetten in bruikbare elektrische energie. Dit opent mogelijkheden voor zelfaangedreven sensoren en draagbare elektronica, wat bijdraagt aan duurzamere technologie.
• Ontstekingssystemen: De vonk in gasaanstekers en barbecue-ontstekers wordt vaak gegenereerd door een piëzo-elektrisch kristal dat onder druk komt te staan.
• Medische Toepassingen: Naast echografie worden piëzo-elektrische materialen ook gebruikt in chirurgische instrumenten (bijv. piëzo-chirurgie voor botbewerking), hoortoestellen en in onderzoek naar drugstoediening op celniveau.

Vergelijking van Enkele Piëzo-elektrische Materialen

Toekomst van Piëzo-elektrische Materialen

De toekomst van piëzo-elektrische materialen ziet er veelbelovend uit, met een focus op het overwinnen van de huidige beperkingen en het verkennen van nieuwe horizonten. Een van de belangrijkste onderzoeksgebieden is de ontwikkeling van hoogwaardige loodvrije piëzo-elektrische materialen. Dit is cruciaal om te voldoen aan de groeiende vraag naar milieuvriendelijke technologieën en om de toxiciteitsproblemen van PZT aan te pakken. Daarnaast wordt er veel geïnvesteerd in het verbeteren van de efficiëntie, de temperatuurstabiliteit en de duurzaamheid van piëzo-elektrische apparaten.

Innovaties in nanomaterialen en flexibele elektronica openen ook deuren naar nieuwe toepassingen, zoals draagbare energieoogstsystemen, flexibele sensoren voor medische implantaten en slimme textiel. De voortdurende ontdekking van nieuwe materialen en structuren, zoals het eerder besproken gyroidale MOF, zal leiden tot nog onverwachte doorbraken en de grenzen van wat mogelijk is met piëzo-elektriciteit verder verleggen.

Veelgestelde Vragen

V: Wat is het belangrijkste verschil tussen het directe en inverse piëzo-elektrische effect?
A: Het directe piëzo-elektrische effect zet mechanische energie (druk, trilling) om in elektrische lading. Het inverse piëzo-elektrische effect doet het omgekeerde: het zet elektrische energie om in mechanische beweging of vervorming.

V: Zijn alle kristallen piëzo-elektrisch?
A: Nee, slechts 20 van de 32 kristallografische puntgroepen vertonen piëzo-elektriciteit. Deze groepen missen een inversiesymmetriecentrum, wat essentieel is voor het effect. Puntgroep 432 is een uitzondering die geen inversiecentrum heeft maar toch niet piëzo-elektrisch is in zijn ongeordende staat.

V: Wat is het meest gebruikte piëzo-elektrische materiaal?
A: Loodzirkonaattitanaat (PZT) is de meest gebruikte piëzokeramiek vanwege zijn uitstekende piëzo-elektrische eigenschappen, hoewel er een groeiende vraag is naar loodvrije alternatieven vanwege toxiciteit.

V: Kunnen piëzo-elektrische materialen veel stroom opwekken?
A: Over het algemeen zijn piëzo-elektrische materialen beter geschikt voor het opwekken van kleine hoeveelheden stroom voor sensoren of laagvermogenapparaten dan voor grootschalige energieopwekking. Ze blinken uit in gevoeligheid en precisie, niet zozeer in hoog vermogen.

V: Zijn piëzo-elektrische materialen veilig in gebruik?
A: Dit hangt af van het specifieke materiaal. Loodhoudende materialen zoals PZT zijn giftig en moeten met zorg worden behandeld, vooral in toepassingen die contact met mensen of het milieu met zich meebrengen. Er wordt echter veel onderzoek gedaan naar en gebruik gemaakt van loodvrije en milieuvriendelijkere alternatieven.

V: Hoe beïnvloedt temperatuur piëzo-elektrische materialen?
A: Boven een bepaalde temperatuur, bekend als de Curie-temperatuur, verliezen ferro-elektrische piëzo-elektrische materialen hun polaire structuur en daarmee hun piëzo-elektrische eigenschappen. Dit beperkt hun inzet in omgevingen met hoge temperaturen.

Conclusie

Piëzo-elektrische materialen zijn een hoeksteen van veel moderne technologische vooruitgang. Van hun ontdekking in de 19e eeuw tot de geavanceerde keramiek en enkelkristallen van vandaag, hebben ze een transformerende impact gehad op gebieden variërend van elektronica en medische diagnostiek tot energieoogst. Hoewel uitdagingen zoals kwetsbaarheid, toxiciteit en efficiëntie blijven bestaan, stelt voortdurend onderzoek en innovatie ons in staat om de grenzen van wat mogelijk is met deze fascinerende materialen steeds verder te verleggen, en een duurzamere en efficiëntere toekomst te creëren.
