Laagdiktemeters: Precisie in Verfmetingen

De dikte van een verflaag of coating is van cruciaal belang voor de prestaties, duurzaamheid en esthetiek van elk oppervlak. Of het nu gaat om corrosiebescherming, slijtvastheid of simpelweg een egale afwerking, de juiste laagdikte is essentieel. Het meten van deze dikte, zonder de coating te beschadigen, is mogelijk dankzij geavanceerde instrumenten die bekend staan als laagdiktemeters. Deze apparaten zijn onmisbaar in diverse industrieën, van automotive en scheepsbouw tot bouw en kwaliteitscontrole. Maar hoe werken deze ingenieuze meters precies?

De Fundamenten van Laagdikte Meten

Laagdiktemeters zijn ontworpen om de dikte van een droge verffilm of coating te meten op verschillende metalen ondergronden. Er wordt onderscheid gemaakt tussen magnetische stalen oppervlakken en niet-magnetische metalen zoals roestvrij staal of aluminium. Het principe dat wordt toegepast, is afhankelijk van het type ondergrond. Voor niet-magnetische coatings op magnetische ondergronden, zoals staal, wordt het principe van elektromagnetische inductie gebruikt. Voor niet-geleidende coatings op non-ferrometalen, zoals aluminium, wordt het wervelstroomprincipe toegepast.

Mechanische Laagdiktemeters: De Permanente Magneet

Een van de eenvoudigere, maar nog steeds effectieve, methoden is die van de permanente magneet laagdiktemeter. Bij dit type meter is een permanente magneet gemonteerd op een gebalanceerde arm. De kracht die nodig is om deze magneet van het oppervlak van de coating te trekken, is een directe maat voor de dikte van de coating. De kracht wordt geleverd door een spiraalveer die aan de gebalanceerde arm is bevestigd en aan het andere uiteinde aan een schaalwiel. Naarmate het schaalwiel wordt gedraaid, wordt de kracht geleidelijk verhoogd totdat de magneet van het oppervlak loskomt. De schaal is direct in dikte-eenheden weergegeven, en de dikte van de coating kan worden afgelezen tegen een wijzer op de behuizing van het instrument. Hoewel minder nauwkeurig dan elektronische varianten, bieden deze meters een snelle en eenvoudige methode voor basiscontroles.

Elektronische Laagdiktemeters: Elektromagnetische Inductie

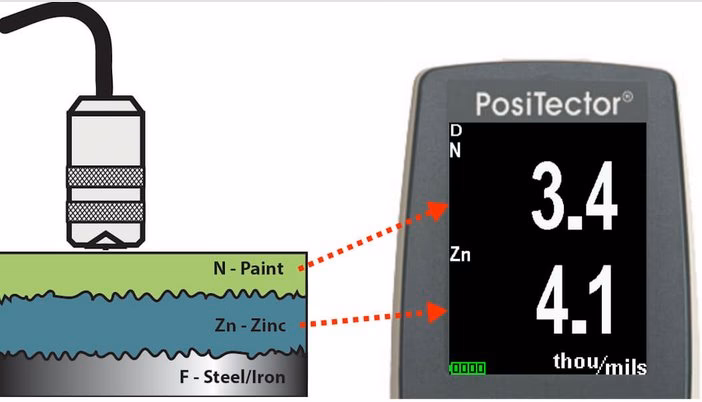

Elektronische laagdiktemeters die meten op magnetische ondergronden maken gebruik van het elektromagnetische inductieprincipe. Deze meters zijn uitgerust met een drie-spoel sondesysteem. De centrale spoel wordt gevoed door het instrument, terwijl de andere twee spoelen, aan weerszijden van de centrale spoel, het resulterende magnetische veld detecteren. Het signaal dat door het instrument wordt gegenereerd, is sinusvormig, waardoor een wisselend magnetisch veld rond de centrale spoel ontstaat.

Wanneer er geen magnetische materialen de sonde beïnvloeden, snijdt het magnetische veld de andere twee spoelen gelijkmatig. Echter, wanneer de sonde dichter bij de ongecoate magnetische ondergrond wordt gebracht, raakt het veld uit balans. Meer veld snijdt de dichtstbijzijnde spoel en minder snijdt de verste spoel. Dit produceert een netspanning tussen de twee spoelen, die een directe maat is voor de afstand tot de ondergrond – oftewel de laagdikte. Dit principe is uiterst effectief voor het meten van niet-magnetische coatings, zoals verf, poedercoatings of galvanische lagen, op ferromagnetische materialen zoals staal en ijzer.

Elektronische Laagdiktemeters: Wervelstromen

In het geval van het wervelstroomprincipe wordt een enkele spoel in de sonde gebruikt. Een relatief hoogfrequent signaal, vaak enkele megahertz, wordt door deze spoel gestuurd om een wisselend veld te genereren in het non-ferrometaal onder de coating. Dit wisselende veld induceert zogenaamde wervelstromen in de ondergrond. Deze wervelstromen genereren op hun beurt hun eigen magnetische velden, die de laagdiktemeter beïnvloeden en veranderingen veroorzaken in de elektrische impedantie van de spoel in de sonde. Deze veranderingen in impedantie zijn direct afhankelijk van de laagdikte. Hoe dichter de spoel bij de ondergrond is (dus hoe dunner de coating), hoe sterker de wervelstromen en de invloed op de impedantie. Dit maakt de wervelstroomtechniek ideaal voor het meten van niet-geleidende coatings op niet-ferrometalen, zoals aluminium, koper, messing, brons of roestvrij staal.

De Cruciale Rol van Nauwkeurigheid

Een belangrijke overweging bij de keuze van een geschikte laagdiktemeter is de vereiste nauwkeurigheid van de metingen. Binnen het scala aan beschikbare meters is er een duidelijke progressie van redelijk nauwkeurige tot zeer nauwkeurige instrumenten, wat zich ook weerspiegelt in de prijs. Over het algemeen geldt: hoe nauwkeuriger de meter, hoe hoger de kosten. Naast de meter zelf zijn er echter ook andere factoren die de variabiliteit van de laagdikte op een bepaald oppervlak beïnvloeden, zoals het coatingapplicatieproces. Ook de vaardigheid en kennis van de gebruiker van de laagdiktemeter hebben een aanzienlijke invloed op de resultaten.

Wat Betekent 'Nauwkeurigheid' precies?

De basismaatstaf voor de prestaties van een laagdiktemeter is de nauwkeurigheid waarmee het instrument metingen verricht. Nauwkeurigheid verwijst naar het verschil tussen de afgelezen waarde en de ware laagdikte. Een hoge nauwkeurigheid betekent dat de metingen van de meter zeer dicht bij de werkelijke dikte liggen, wat cruciaal is voor kwaliteitsborging en het voldoen aan specificaties. Het is belangrijk om onderscheid te maken tussen nauwkeurigheid (hoe dicht bij de ware waarde) en precisie (hoe consistent de herhaalde metingen zijn).

Hoe Test Je de Nauwkeurigheid van een Laagdiktemeter?

Om de nauwkeurigheid van een specifieke meter te testen, is het essentieel om te beschikken over traceerbare laagdikte standaarden. Deze standaarden zijn platen met een bekende, gecertificeerde dikte van coating. De procedure omvat de volgende stappen:

1. Nulstellen: De meter wordt eerst op nul gesteld op een ongecoate, gladde ondergrond van hetzelfde materiaal als het te meten object. Dit compenseert voor eventuele afwijkingen van de ondergrond zelf.
2. Kalibratiepunt instellen: De meter wordt vervolgens ingesteld op een bekende diktestandaard die zich op of nabij de maximale te verwachten dikte bevindt. Dit zorgt voor een correcte schaalinstelling over het meetbereik.
3. Tussenliggende metingen: Daarna worden tussenliggende diktestandaarden gemeten. De afgelezen waarden worden vergeleken met de werkelijke dikte van de standaard.
4. Foutanalyse: De fouten zijn de verschillen tussen de gemeten waarden en de waarden van de standaarden. Deze worden meestal uitgedrukt als een percentage van de meting. Dit geeft een duidelijk beeld van de lineariteit en betrouwbaarheid van de meter over het gehele meetbereik. Regelmatige kalibratie en verificatie met deze standaarden zijn essentieel om de betrouwbaarheid van de metingen te waarborgen.

Vergelijking van Laagdiktemeter Principes

Veelgestelde Vragen over Laagdiktemeters

Waarom is het meten van laagdikte zo belangrijk?

Het correct meten van laagdikte is essentieel voor kwaliteitsborging, het garanderen van de levensduur van een coating (bijvoorbeeld tegen corrosie of slijtage), en het voldoen aan productspecificaties en industrienormen. Te dunne lagen bieden onvoldoende bescherming, terwijl te dikke lagen onnodig duur kunnen zijn en tot problemen zoals barsten of afbladderen kunnen leiden. Het helpt ook om kostbare herstelwerkzaamheden te voorkomen.

Kan ik elke laagdiktemeter op elke ondergrond gebruiken?

Nee, zeker niet. Zoals hierboven beschreven, zijn er twee primaire werkingsprincipes: elektromagnetische inductie voor magnetische ondergronden (zoals staal) en wervelstromen voor niet-ferrometalen (zoals aluminium of roestvrij staal). Een meter die is ontworpen voor staal zal geen accurate metingen doen op aluminium, en vice versa. Sommige geavanceerde meters kunnen echter automatisch schakelen tussen de twee principes, afhankelijk van de ondergrond.

Hoe vaak moet ik mijn laagdiktemeter kalibreren?

Het is aan te raden om uw laagdiktemeter regelmatig te controleren en te kalibreren. Dit omvat vaak een nulstelling voor elk nieuw oppervlak of project, en een controle met een bekende diktestandaard. Fabrikanten specificeren vaak aanbevolen kalibratie-intervallen, maar algemene richtlijnen suggereren kalibratie aan het begin van elke werkdag, bij het wisselen van meetopdracht, na extreme temperatuurveranderingen, of wanneer er twijfel is over de nauwkeurigheid van de metingen. Gebruik altijd traceerbare standaarden voor kalibratie.

Wat als mijn metingen inconsistent zijn?

Inconsistente metingen kunnen door verschillende factoren worden veroorzaakt. Controleer eerst of de sonde schoon is en vrij van vuil of beschadigingen. Zorg ervoor dat de ondergrond schoon en glad is. Voer vervolgens een kalibratie uit met bekende standaarden. Andere factoren kunnen zijn: een ongelijkmatig aangebrachte coating, een ruw oppervlak, extreme kromming van het object, of externe elektromagnetische storingen. De vaardigheid van de operator, zoals het consistent plaatsen van de sonde, speelt ook een rol.

Welke externe factoren beïnvloeden de nauwkeurigheid van de meting?

Naast de meter zelf en de kalibratie, kunnen omgevingsfactoren de metingen beïnvloeden. Denk hierbij aan oppervlakteruwheid (ruwe oppervlakken kunnen lagere metingen geven), kromming van het oppervlak (sterke krommingen vereisen speciale sondes), temperatuur (zowel van de meter als het object), en de aanwezigheid van sterke magnetische velden in de omgeving. Het is belangrijk om deze factoren zoveel mogelijk te beheersen voor de meest nauwkeurige resultaten.

Conclusie

Laagdiktemeters zijn onmisbare instrumenten geworden in de wereld van coatings en oppervlaktebehandeling. Door de principes van elektromagnetische inductie en wervelstromen toe te passen, bieden deze meters een niet-destructieve en nauwkeurige methode om de dikte van verf- en coatinglagen te bepalen. Het begrijpen van de verschillende werkingsprincipes, het belang van nauwkeurigheid en de juiste kalibratieprocedures is cruciaal voor iedereen die betrokken is bij het aanbrengen of inspecteren van coatings. Door de juiste meter voor de juiste toepassing te kiezen en deze correct te gebruiken en te onderhouden, kunnen professionals de kwaliteit, duurzaamheid en functionaliteit van gecoate oppervlakken garanderen, wat uiteindelijk leidt tot betere resultaten en tevreden klanten.
